গ্যাস নির্বাপণ সমন্বিত বুদ্ধিমান ফায়ার অ্যালার্ম কন্ট্রোল প্যানেল

পণ্যের সংক্ষিপ্ত বিবরণ

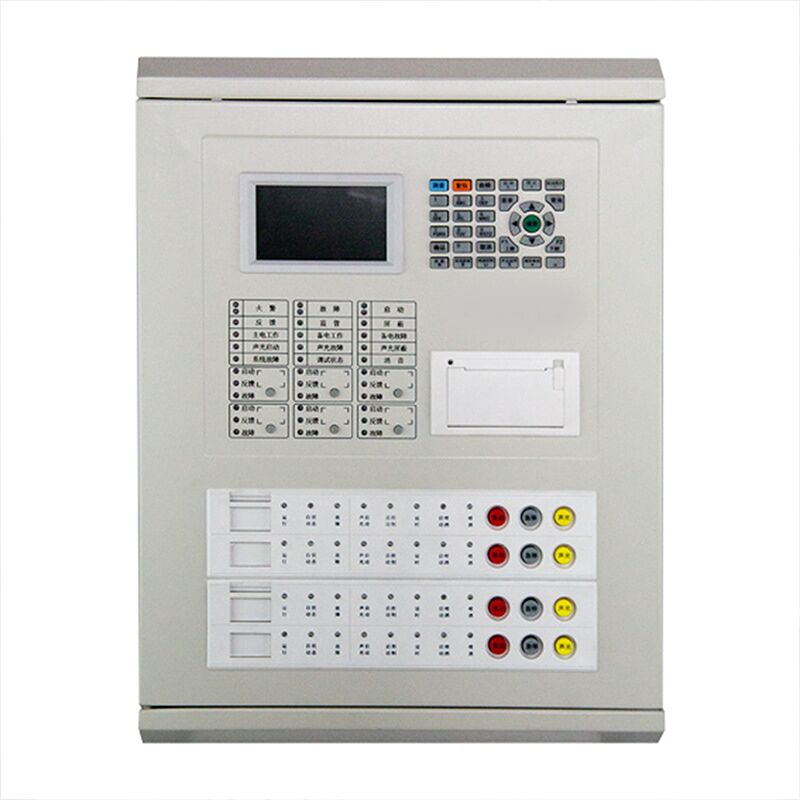

এইJB-QB-QTC5015 অগ্নি বিপদাশঙ্কা নিয়ন্ত্রণ প্যানেল (ইন্টিগ্রেটেড)একজন বুদ্ধিমানঅগ্নিনির্বাপক এলার্ম এবং সংযোগ নিয়ন্ত্রণ ব্যবস্থাযা একটি ইউনিটে অগ্নি সংকেত এবং গ্যাস নিভানোর কন্ট্রোল ফাংশন একত্রিত করে।এটিতে একটি বড় রঙের চীনা অক্ষরের এলসিডি ডিসপ্লে এবং অন্তর্নির্মিত প্রিন্টার রয়েছেএটি ধোঁয়া সনাক্তকারী, তাপ সনাক্তকারী, ম্যানুয়াল কল পয়েন্ট, সাউন্ডার স্ট্রোব, গ্যাস স্রাব সূচক এবং ইনপুট / আউটপুট মডিউলগুলির সাথে সংযোগ স্থাপন করতে পারে।কন্ট্রোল প্যানেল 4 স্বাধীন আগুন জোন এবং 1 লুপ জন্য আগুন বিপদাশঙ্কা ফাংশন জন্য গ্যাস extinguishing নিয়ন্ত্রণ সমর্থন করে, বিপদাশঙ্কা লুপে 255 টি পর্যন্ত ঠিকানাযোগ্য পয়েন্ট সহ। এটি GB 4717-2005 এবং GB 16806-2006 মানগুলির সাথে সামঞ্জস্যপূর্ণ, শপিং মল, হোটেল,অফিস ভবন, ডাটা সেন্টার, হাসপাতাল, স্কুল এবং শিল্প প্রতিষ্ঠান।

প্রযোজ্য স্থান

এই কন্ট্রোল প্যানেলটি নিম্নলিখিত বাণিজ্যিক, পাবলিক এবং শিল্প ভবনে ব্যাপকভাবে ব্যবহৃত হয়ঃ

• বাণিজ্যিক ভবন: শপিং মল, ডিপার্টমেন্টাল স্টোর, সুপারমার্কেট, ব্র্যান্ড স্টোর

• হোটেল ও রেস্তোরাঁ: স্টার রেটেড হোটেল, বিজনেস হোটেল, রেস্তোরাঁ, ভোজসালা, কনফারেন্স সেন্টার

• অফিস ভবন: অফিস টাওয়ার, বিজনেস সেন্টার, ইন্ডাস্ট্রিয়াল পার্কের অফিস, সরকারি ভবন

• শিক্ষা ও স্বাস্থ্যসেবা: হাসপাতাল, স্কুল, গ্রন্থাগার, জাদুঘর, সিনেমা, প্রদর্শনী হল

• ডাটা সেন্টার: সার্ভার রুম, যোগাযোগ হাব, ব্যাংক ডেটা সেন্টার, ক্লাউড কম্পিউটিং সেন্টার

• শিল্প স্থাপনা: কারখানার কর্মশালা, গুদাম, বৈদ্যুতিক কক্ষ, নিয়ন্ত্রণ কক্ষ, উৎপাদন কারখানা

• পরিবহন কেন্দ্র: বিমানবন্দর টার্মিনাল, রেল স্টেশন, মেট্রো স্টেশন, যাত্রী পরিবহন কেন্দ্র

• বিশেষ স্থান: আর্কাইভ, মূল্যবান জিনিসপত্রের সঞ্চয়স্থান, যথার্থ যন্ত্রের কক্ষ, ঐতিহ্যবাহী স্থান

মূল সুবিধা

1. ইন্টিগ্রেটেড অ্যালার্ম এবং লিঙ্ক শক্তিশালী কার্যকারিতা

এই কন্ট্রোল প্যানেলটি একটি ইউনিটে অগ্নিনির্বাপক অ্যালার্ম এবং গ্যাস নিভানোর নিয়ন্ত্রণকে একত্রিত করে, অতিরিক্ত গ্যাস নিভানোর নিয়ামকগুলির প্রয়োজন দূর করে,সিস্টেমের খরচ এবং ইনস্টলেশন স্পেস উল্লেখযোগ্যভাবে হ্রাসএটি 4 টি স্বাধীন অগ্নি অঞ্চলগুলির জন্য গ্যাস নির্বাপক নিয়ন্ত্রণ সমর্থন করে, বিলম্বিত শুরু, জরুরী স্টার্ট / স্টপ, সাউন্ডার স্ট্রোব অ্যাক্টিভেশন এবং স্রাব প্রতিক্রিয়া ফাংশন সক্ষম করে।এছাড়াও এটিতে 255 টি পর্যন্ত ঠিকানাযোগ্য পয়েন্ট সহ 1 টি অগ্নি সংকেত লুপ রয়েছে, মাঝারি থেকে বড় বিল্ডিংয়ের অগ্নি সুরক্ষা প্রয়োজনীয়তা পূরণ করে।

2. মডুলার ডিজাইন নমনীয় কনফিগারেশন

মডুলার প্লাগ-ইন কাঠামো গ্রহণ করে, প্যানেলটিতে প্রধান নিয়ন্ত্রণ বিভাগ, লুপ বিভাগ, ডেডিকেটেড লাইন বিভাগ, গ্যাস নিভানোর নিয়ন্ত্রণ বিভাগ এবং পাওয়ার সাপ্লাই রয়েছে।প্রকল্পের প্রয়োজনীয়তা অনুযায়ী মডিউলগুলি নমনীয়ভাবে কনফিগার করা যেতে পারেপরবর্তী সম্প্রসারণ বা রক্ষণাবেক্ষণের জন্য পুরো ইউনিটটি প্রতিস্থাপন না করে সংশ্লিষ্ট মডিউলগুলিকে প্লাগ বা আনপ্লাগ করার প্রয়োজন হয়, যা আপগ্রেডের ব্যয়কে উল্লেখযোগ্যভাবে হ্রাস করে।এটি ওপেন সার্কিট এবং শর্ট সার্কিট সনাক্তকরণের সাথে 6 টি পর্যন্ত তিন-ক্যারিয়ারের ডেডিকেটেড কন্ট্রোল পয়েন্টগুলির সাথে কনফিগার করা যেতে পারে, গুরুত্বপূর্ণ সরঞ্জাম যেমন অগ্নি পাম্প এবং ধোঁয়া নিষ্কাশন ফ্যানগুলির নির্ভরযোগ্য নিয়ন্ত্রণ নিশ্চিত করে।

3. রঙিন চীনা প্রদর্শন স্বজ্ঞাত অপারেশন

৪-ইঞ্চি রঙিন চীনা অক্ষর এলসিডি ডিসপ্লে দিয়ে সজ্জিত, ৪৮০×২৭২ রেজোলিউশনের সাথে, পরিষ্কার এবং স্বজ্ঞাত প্রদর্শন সরবরাহ করে।সম্পূর্ণ চীনা মেনু ইন্টারফেস জটিল কমান্ড memorizing ছাড়া সহজ বোতাম টিপুন মাধ্যমে সহজ অপারেশন অনুমতি দেয়. অন্তর্নির্মিত মাইক্রো প্রিন্টারটি চীনা ভাষায় সমস্ত অ্যালার্ম, ত্রুটি এবং অপারেশন তথ্য মুদ্রণ করতে পারে, যা ডিউটি রেকর্ড এবং ইভেন্ট ট্র্যাকিংয়ের সুবিধার্থে।

4. অ-পোলারাইজড ডাবল বাস সহজ ইনস্টলেশন

ফিল্ড ডিভাইস সংযোগের জন্য অ-পোলারাইজড দ্বি-বাস প্রযুক্তি ব্যবহার করে, জরুরী স্টার্ট / স্টপ বোতাম, গ্যাস স্রাব সূচক, সাউন্ডার স্ট্রোব এবং ম্যানুয়াল / অটো সুইচ মডিউলগুলি সহজেই সংযুক্ত করা যেতে পারে।ওয়্যারিংয়ের জন্য ধ্রুবতার পার্থক্য প্রয়োজন হয় না, উল্লেখযোগ্যভাবে ইনস্টলেশন অসুবিধা এবং শ্রম খরচ কমাতে। যোগাযোগ দূরত্ব 1000 মিটার পর্যন্ত পৌঁছাতে পারে, বড় বিল্ডিং কভারেজ সমর্থন এবং রিলে সরঞ্জাম প্রয়োজন কমাতে।

5. মাল্টিপল সুরক্ষা নিরাপদ এবং নির্ভরযোগ্য

লুপটি শক্তিশালী বিরোধী হস্তক্ষেপ কর্মক্ষমতা সহ বিচ্ছিন্ন নকশা গ্রহণ করে, সিস্টেমের স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে। এটি স্বয়ংক্রিয় প্রধান / স্ট্যান্ডবাই পাওয়ার সুইচিং বৈশিষ্ট্যযুক্ত। প্রধান শক্তি AC220V,এবং স্ট্যান্ডবাই পাওয়ার 12V/12AH সিলড সীসা-এসিড ব্যাটারি ব্যবহার করে. যখন প্রধান শক্তি ব্যর্থ হয়, এটি স্বয়ংক্রিয়ভাবে স্ট্যান্ডবাই শক্তিতে স্যুইচ করে, অবিচ্ছিন্ন সিস্টেম অপারেশন নিশ্চিত করে। ব্যাপক ত্রুটি সনাক্তকরণ প্রধান শক্তি ত্রুটি, স্ট্যান্ডবাই শক্তি ত্রুটি, বাস ত্রুটি অন্তর্ভুক্ত,এবং ডিভাইস ত্রুটি, অবিলম্বে অস্বাভাবিকতা সনাক্ত এবং নির্দেশ করে।

6. নেটওয়ার্কিং ফাংশন কেন্দ্রীয় পর্যবেক্ষণ

CAN বাসের মাধ্যমে, এটি একটি অগ্নিনির্বাপক অ্যালার্ম এবং গ্যাস নিভানোর নিয়ন্ত্রণ ব্যবস্থা গঠনের জন্য JB-TG-TC5000, JB-LT-TC5200 এবং অন্যান্য অগ্নিনির্বাপক অ্যালার্ম নিয়ন্ত্রণ প্যানেলগুলির সাথে নেটওয়ার্ক করতে পারে।আরএস ৪৮৫ ইন্টারফেস দূরবর্তী কেন্দ্রীয় পর্যবেক্ষণের জন্য অগ্নি নিয়ন্ত্রণ কক্ষে গ্রাফিকাল ডিসপ্লে ডিভাইসের সাথে সংযোগ স্থাপন করতে পারেএটি বড় বড় বিল্ডিং কমপ্লেক্সে শ্রেণীবদ্ধ অগ্নিনির্বাপক বিপদাশঙ্কা নেটওয়ার্ক নির্মাণের সুবিধার্থে দাস মোড অপারেশন সমর্থন করে।

7. অন-সাইট প্রোগ্রামিং কাস্টমাইজযোগ্য

ব্যাপক সাইট প্রোগ্রামিং ক্ষমতা সঙ্গে, লিঙ্ক লজিক প্রোগ্রামিং এবং চীনা মন্তব্য ইনপুট কন্ট্রোল প্যানেল কীবোর্ড বা একটি কম্পিউটারে USB সংযোগ মাধ্যমে সঞ্চালিত করা যেতে পারে।এটি স্ট্যান্ডার্ড লিঙ্ক প্রোগ্রামিং এবং অফলাইন প্রোগ্রামিং পদ্ধতি উভয়ই সমর্থন করে. লিঙ্কিং সূত্রগুলি ওয়াইল্ডকার্ড, AND/OR লজিক, গণনা শর্ত এবং অন্যান্য জটিল লজিক্যাল সম্পর্ককে সমর্থন করে, বিভিন্ন ভবনের ব্যক্তিগতকৃত লিঙ্কিং প্রয়োজনীয়তা পূরণ করে।

টেকনিক্যাল স্পেসিফিকেশন

টার্মিনাল ব্লকের বর্ণনা

গ্যাস নিভানোর এলাকার ঠিকানা বরাদ্দ

বাণিজ্যিক প্রয়োগের মূল্য

সিস্টেমের খরচ হ্রাস করুন: ইন্টিগ্রেটেড অ্যালার্ম এবং গ্যাস অগ্নি নির্বাপক নকশা অতিরিক্ত গ্যাস অগ্নি নির্বাপক নিয়ামকগুলির প্রয়োজন দূর করে, সরঞ্জাম সংগ্রহের ব্যয় এবং ইনস্টলেশন স্থান সাশ্রয় করে।

ইনস্টলেশনের দক্ষতা উন্নত করুন: অ-পোলারাইজড ডু-বাস প্রযুক্তি তারের প্রক্রিয়াগুলিকে সহজ করে তোলে, ইনস্টলেশন অসুবিধা এবং শ্রম ব্যয় উল্লেখযোগ্যভাবে হ্রাস করে, প্রকল্পের চক্রগুলি সংক্ষিপ্ত করে।

সমালোচনামূলক এলাকায় নিরাপত্তা নিশ্চিত করা: 4-জোন গ্যাস নিভানোর নিয়ন্ত্রণ ফাংশন ডেটা সেন্টার, সংরক্ষণাগার, যথার্থ যন্ত্রের কক্ষ এবং অন্যান্য স্থানে গ্যাস নিভানোর প্রয়োজন,সঠিক এবং নির্ভরযোগ্য আগুন নিবারণ নিয়ন্ত্রণ প্রদান.

সুবিধাজনক ব্যবস্থাপনা: স্বজ্ঞাত অপারেশনের জন্য বড় স্ক্রিন চীনা প্রদর্শন; রিয়েল-টাইম রেকর্ডিংয়ের জন্য অন্তর্নির্মিত প্রিন্টার, ডিউটি পরিচালনা সহজতর করে; মাল্টি-লেভেল অপারেশন কর্তৃপক্ষ অননুমোদিত অপারেশন প্রতিরোধ করে।

নমনীয় সম্প্রসারণ: মডুলার ডিজাইন পরবর্তী সম্প্রসারণকে সমর্থন করে; নেটওয়ার্কিং ফাংশনটি ধাপে ধাপে উন্নয়ন এবং কার্যকরী আপগ্রেডের প্রয়োজনীয়তা পূরণ করে, শ্রেণিবদ্ধ অগ্নি সুরক্ষা নেটওয়ার্ককে সক্ষম করে।

ইনস্টলেশন এবং ব্যবহারের নির্দেশাবলী

1. ইনস্টলেশনের শর্তাবলী: অপারেটিং তাপমাত্রা 0°C থেকে +40°C, আপেক্ষিক আর্দ্রতা ≤95% অ-কন্ডেনসিং, শুধুমাত্র অভ্যন্তরীণ ব্যবহারের জন্য

2. ইনস্টলেশন পদ্ধতি: দেওয়াল মাউন্ট, মাত্রা 385mm × 134mm × 510mm

3. ওয়্যারিং প্রয়োজনীয়তা:

   • বাসঃ ≥1.0mm2 RVS বাঁকা জোড়া, প্রতিরোধ ≤20Ω

   • পাওয়ার লাইনঃ ≥2.5mm2 RV তারের

   • নির্দিষ্ট নিয়ন্ত্রণ লাইনঃ ≥1.0mm2 RV তারের

   • গ্রাউন্ডিং তারঃ 4.0mm2 তামার তার, গ্রাউন্ডিং প্রতিরোধের <4Ω

4. কমিশন নোট: গ্যাস নিভানোর ফাংশনগুলি চালু করার সময়, দুর্ঘটনাজনিত নিষ্কাশন রোধ করতে সমস্ত সোলিনয়েড ভালভ সংযোগগুলি সংযোগ বিচ্ছিন্ন করুন বা কাজের মোডটি কমিশন মোডে সেট করুন

5. অপারেশন স্তর: স্তর 1 (বেসিক অপারেশন), স্তর 2 (ব্যবহারকারী সেটিংস), স্তর 3 (সিস্টেম সেটিংস), 30 সেকেন্ডের অপারেশন ছাড়ার পরে স্বয়ংক্রিয়ভাবে প্রস্থান করে

সাবধানতা

• এই কন্ট্রোল প্যানেলটি কেবলমাত্র অভ্যন্তরীণ ব্যবহারের জন্য; আর্দ্র, উচ্চ তাপমাত্রা, ধুলোযুক্ত বা ক্ষয়কারী পরিবেশে ইনস্টল করবেন না

• গ্যাস নিভানোর অংশগুলি চালু বা রক্ষণাবেক্ষণ করার সময়, সোলিনয়েড ভালভ সংযোগগুলি সংযোগ বিচ্ছিন্ন করুন বা চালু মোডে সেট করুন

• সর্বদা একটি মাল্টিমিটার ব্যবহার করুন নিরাপত্তা চেক করার আগে solenoid ভালভ coils সংযোগ

• নিরাপত্তা নিশ্চিত করার জন্য নিয়ামককে যথাযথভাবে গ্রাউন্ড করা উচিত

• রক্ষণাবেক্ষণ এবং মেরামত শুধুমাত্র যোগ্যতাসম্পন্ন প্রযুক্তিবিদদের দ্বারা করা উচিত

• অ্যালার্মের ক্ষেত্রে, প্রথমে "নিরবতা" বোতাম টিপুন, আগুনের অবস্থা নিশ্চিত করুন, তারপর সেই অনুযায়ী পরিচালনা করুন
